產品概述

YEH-TB150型濁度監測儀是一款基于紅外散射光技術的智能監測設備，適用于污水廠、自來水廠、水站、地表水和工業領域的濁度監測。該設備具備自動清洗功能，能夠有效減少維護成本，確保測量的準確性和可靠性。

濁度傳感器通過分析散射光強度來測量水中的懸浮物和污泥濃度，廣泛應用于水質監測和工業過程控制。

技術指標

• （1）規格：直徑60mm, 長度150mm，1寸（DN25）管螺紋接口
• （2）量程：0-10000mg（量程可定制）
• （3）重量：0.8 KG
• （4）精度：小于測量值的 ±10%（取決于污泥同質性）或10mg/L取大者
• （5）分辨率：0.1mg/l，1mg/l，視量程而定
• （6）壓力范圍：0.2MPa
• （7）校準：標液校準、水樣校準
• （8）響應時間：6秒
• （9）傳感器供電電壓：12VDC
• （10）輸出：MODBUS RS-485 輸出
• （11）存儲溫度：-15℃～50℃
• （12）工作溫度：0℃～45℃
• （13）自清洗：可選自動清洗裝置
• （14）防護等級：P68/NEMA6P
• （15）電纜長度：標配10米電纜（可以定制）
•

安裝調試

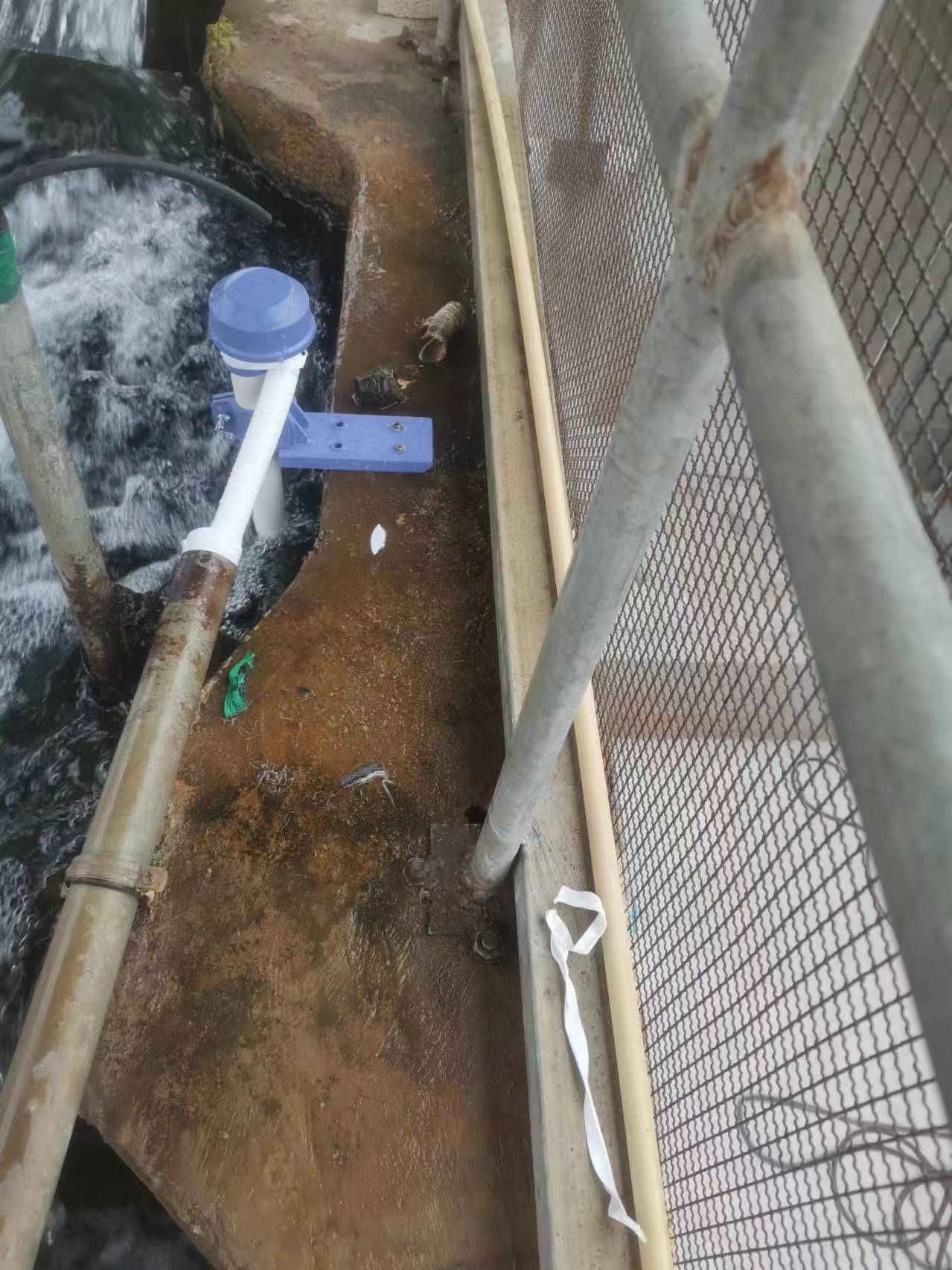

（1）傳感器的安裝

濁度傳感器支持多種安裝方式，包括快拆式池邊固定安裝、經典式池邊固定安裝和欄桿式安裝。濁度水質監測設備具體安裝方式請參考說明書中的示意圖。

（2）傳感器的連接

智能濁度分析系統傳感器按以下線芯定義正確連接：

• 線芯編號1：紅色（V+(12VDC)）
• 線芯編號2：藍色（VGND）
• 線芯編號3：綠色（RS485 A）
• 線芯編號4：黃色（RS485 B）

使用方法

傳感器的校準

濁度傳感器在出廠前已經經過校準，若需要自行校準可以按照如下步驟進行：

• （1）將傳感器連接儀表。
• （2）零點標定：將傳感器緩慢浸入到第一種濁度標準液當中，建議第一點標液選擇0-5mg范圍內；輸入該點濁度標準值。
• （3）將傳感器清洗干凈，再緩慢浸入到第二種濁度標準液當中，建議第二點標液選擇100-2500mg范圍內；輸入該點濁度標準值。

注意：校正時保證探頭鏡片離底部15cm，保證鏡片前端沒有氣泡，建議校正時校正杯采取避光處理。

維護保養

（1）傳感器的清洗

傳感器上的兩個鏡片需要定期清洗，以保證測量的準確性。清洗時先用清水沖洗，然后使用清潔劑與抹布擦拭以去除頑固污漬。

（2）傳感器損壞檢查

檢查傳感器外觀，是否有破損，如有破損要及時聯系售后維修中心更換，防止因?yàn)槠茡p而導致傳感器進水產生故障。建議每年更換一次密封圈。
