詳細說明：

　　本儀表可直接顯示瞬時流量及累計流量，內置EEPROM數字存儲器，停電后確保數據不丟失。本儀表內置多種不同算法，可與各種國家標準堰或槽配套，燁立超聲波明渠流量計可廣泛用于各類水質排放總量的計量或監測，測量結果不受水質的影響。本儀表可同各種系統互連，可通過GPRS無線模塊實現工業的遠程監測、控制。

本儀表具有如下特點：
電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
超聲波流量計廠家擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。
本儀表超聲波明渠流量計是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過產品手冊進行儀表標定。
儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

技術指標
測量范圍：      0.1升/秒～9999米3/秒
累計流量：      99999999米3
盲    區： 0.25m～0.5m
測距精度： ±0.3%FS （標準條件） *
測距分辨率： 1mm
流量精度：      1%～5%（視堰板類型而定）
壓    力： 4個大氣壓以下
儀表顯示：      自帶LCD顯示瞬時流量和累計流量
模擬輸出：      4～20mA
數字輸出：      RS485、Modbus協議或定制協議
供電電壓：      DC24V/AC220V，防雷裝置內置
環境溫度：      －20℃ ～＋60℃
防護等級：      IP65
安裝方式：分體安裝
* FS：超聲波明渠流量計的量程；標準條件：室內無風環境。

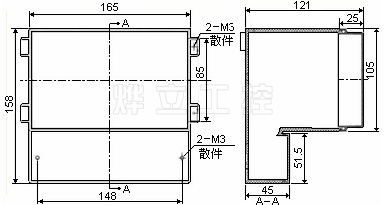

儀表外形尺寸

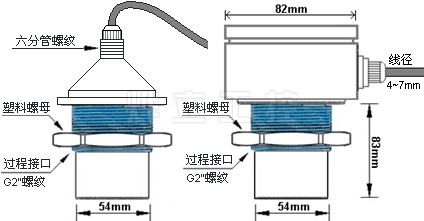

探頭外形尺寸（探頭尺寸會根據量程的不同而有所改變，若有不同會預先告知）
超聲波明渠流量計探頭尺寸圖

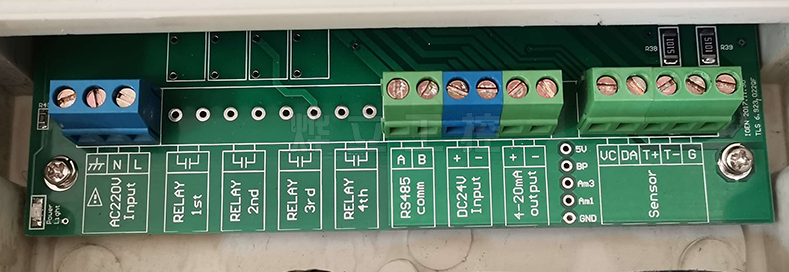

儀表接線板：打開下蓋即可看見儀表的接線板，如下圖所示：
超聲波明渠流量計接線圖

產品安裝：
如下圖，探頭可安裝在堰槽上游或靜水井上方，儀表安裝好后需進行一些參數設置：
1、根據現場選擇堰槽類型，巴歇爾槽和三角堰直接選擇即可，矩形堰和其他堰參數我公司會隨儀表告知。
2、輸入探頭高度，巴歇爾槽為槽底到探頭面距離，三角堰和矩形堰為零點到探頭面距離。
3、4—20mA設置中設置20mA對應zui大流量。
4、根據現場設置其他相關參數（具體見儀表調試）。
分體式超聲波明渠流量計安裝示意圖

3.7 安裝注意事項
1）建議儀表與大地可靠相連，即zui左邊接線柱(有接地符號)與大地相連。
2）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時建議在儀表的進出線端另外安裝專用的防雷裝置。
3）儀表在特別炎熱、寒冷的地方使用，建議在液位儀周?chē)釉O(shè)防高、低溫裝置。

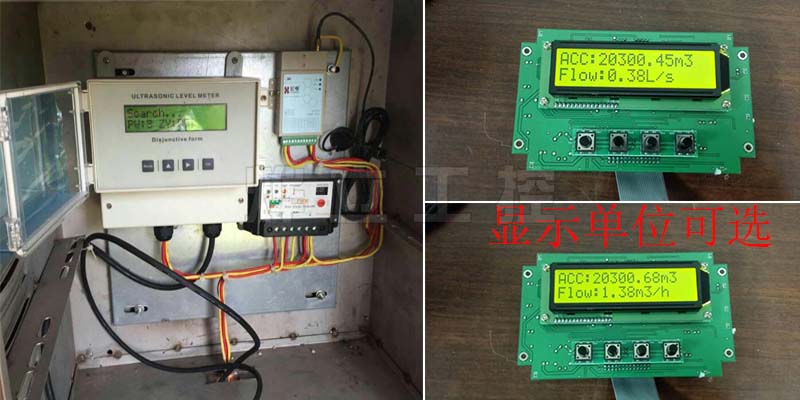

超聲波明渠流量計實物圖

Modbus-RTU 通信協議
本儀表采用 ModBus-RTU 協議通過 RS485 接口與 DCS/PLC/ 計算機進行通信。
本儀表寄存器地址詳見下表。 RS485 串行口缺省設置：波特率 4800、1 個停止位、無 奇偶位、ID 號為 01。

寄存器地址安排
地址	數據內容	數據格式		單位
0000H	繼電番狀態	bit位
0001H	保留
0002H	液位值	IEEE754浮點數	高2字節	m
0003H	液位值	IEEE754浮點數	低2字節	m
0004H	距離值	IEEE754浮點數	高2字節	m
0005H	距離值	IEEE754浮點數	低2字節	m
0006H	溫度值	IEEE754浮點數	高2字節	°C
0007H	溫度值	IEEE754浮點數	低2字節	°C
0008H	瞬間流量	IEEE754浮點數	高2字節	m3/h
0009H	瞬間流量	IEEE754浮點數	低2字節	m3/h
000aH	累計流量	IEEE754浮點數	高2字節	m3
000bH	累計流量	IEEE754浮點數	低2字節	m3
000cH	電流值	IEEE754浮點數	高2字節	mA
000dH	電流值	IEEE754浮點數	低2字節	mA
000eH	液位值	16進制		mm
000fH	距離值	16進制		mm
0010H	溫度值	16進制		0.1℃
0011H	電流值	16進制		uA
0012H	瞬間流量	16進制	高2字節	I/h
0013H	瞬間流量	16進制	低2字節	I/h
0014H	累計流量	16進制	高2字節	m3
0015H	累計流量	16進制	低2字節	m3

通過菜單對 ID 號、波特率、浮點數順序進行設置。缺省浮點數順序?yàn)?1234，即 SEEEEEEE EMMMMMMM MMMMMMMM MMMMMMMM；
提供菜單【P54 通信測試】，顯示接收/發送到的數據。

例如：讀瞬間流量和累計流量數據（功能碼 03H）查詢數據幀（即 PLC、計算機發往儀表的數據協議，共 8byte）

數據

01H

03H

00H

08H

00H

04H

C5H

CBH

響應數據幀（即儀表發往 PLC、計算機的數據協議，共 9byte）

數據

01H

03H

08H

42H

F1H

00H

46H

B7H

41H

00H

65H

CFH

其中，0x42F10000 為 IEEE754 格式的浮點數，表示瞬間流量為 120.5m3/h；0x46B74100為累計流量為 23456.5m3。
【注意】查詢數據幀的發送頻率應大于 3 秒！

售后保障：
從本公司向用戶承諾，本儀表明渠流量計價格實惠，供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。
從儀表購買之日起開始計算，在質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。
售后服務電話：0571-86695413
