詳細說明：

　　衷心感謝您選購本公司自控報警液位變送控制器，燁立是專業生產自控報警液位變送控制器廠，而且壓力式液位計價格優惠，自控報警液位變送控制器多少錢請聯系客服報價，量大從優！YL8000-1系列防雷液位控制儀(專利號00246696 )具有使用壽命長、使用方便，不受介質的溫度，壓力，密度，所影響，抗干擾防雷擊，因此將儀器的三包期提高到三年，歡迎廣大新老客戶選用! YL80001型液位儀巧妙的電路設計，采用高可靠全集成電路及7點LED顯示，上下限聲光報警。自動給水、排水，傳感器采用無觸點形式，克服了傳統的浮動及干簧管易發生機械故障而失靈的弊端，又因傳感器的設計功耗極微（約0.14mA），故采用1mm2 單芯銅線作電極而不會電化，傳感器的傳輸距離（二線制）達幾千米之遠，儀器無需任何調試即可投入正常運行。

二、主要參數：
1、電源：AC220V±20% DC12V±20% 任選其一
2、功耗3W 約0.14mA
3、測量范圍：量程不限制
4：工作壓力：壓力不限制
5：工作溫度：溫度不限制
6、信號傳輸距離：≤10Km
7、輸送導線：任何導線（允許線阻≤10KΩ）
8、2組或4組繼電器觸點輸出、7點LED聲光報警

三、用途：
該自控報警液位變送控制器儀表廣泛用于中小型自來水廠的清水池，高位水塔，水電站的壓力前池、集水井等任何液體場合。如遇酸堿度液體，可以選用不銹鋼、炭棒等材料作為電極。

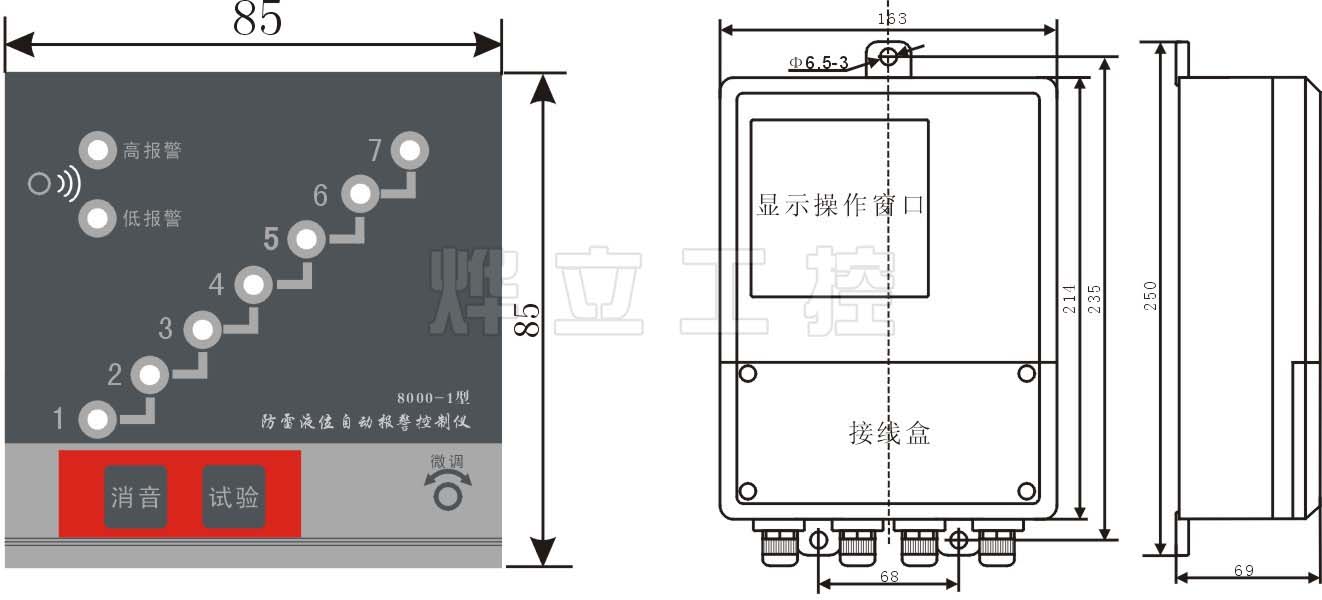

液位變送器顯示儀的面板圖和主機尺寸圖

三、安裝步驟：
1、首先根據用戶自己的要求，按圖三取1mm2單芯料銅芯線8根，剝二端外層塑料約1-2mm ，如測量范圍較大時，還需對0號電極的中間部位剝?nèi)ニ芰蠈邮广~線略有嚗裸1-2處,以便使1-7號電極相對0號電極的液阻值匹配，再將各電極對號引接到傳感器上整理固定或捆扎，用蠟燭或乳膠對焊接處進行填充處理，以防焊點長期受潮氧化，zui后將其插入直徑50塑料管內或支架固定便可使用。

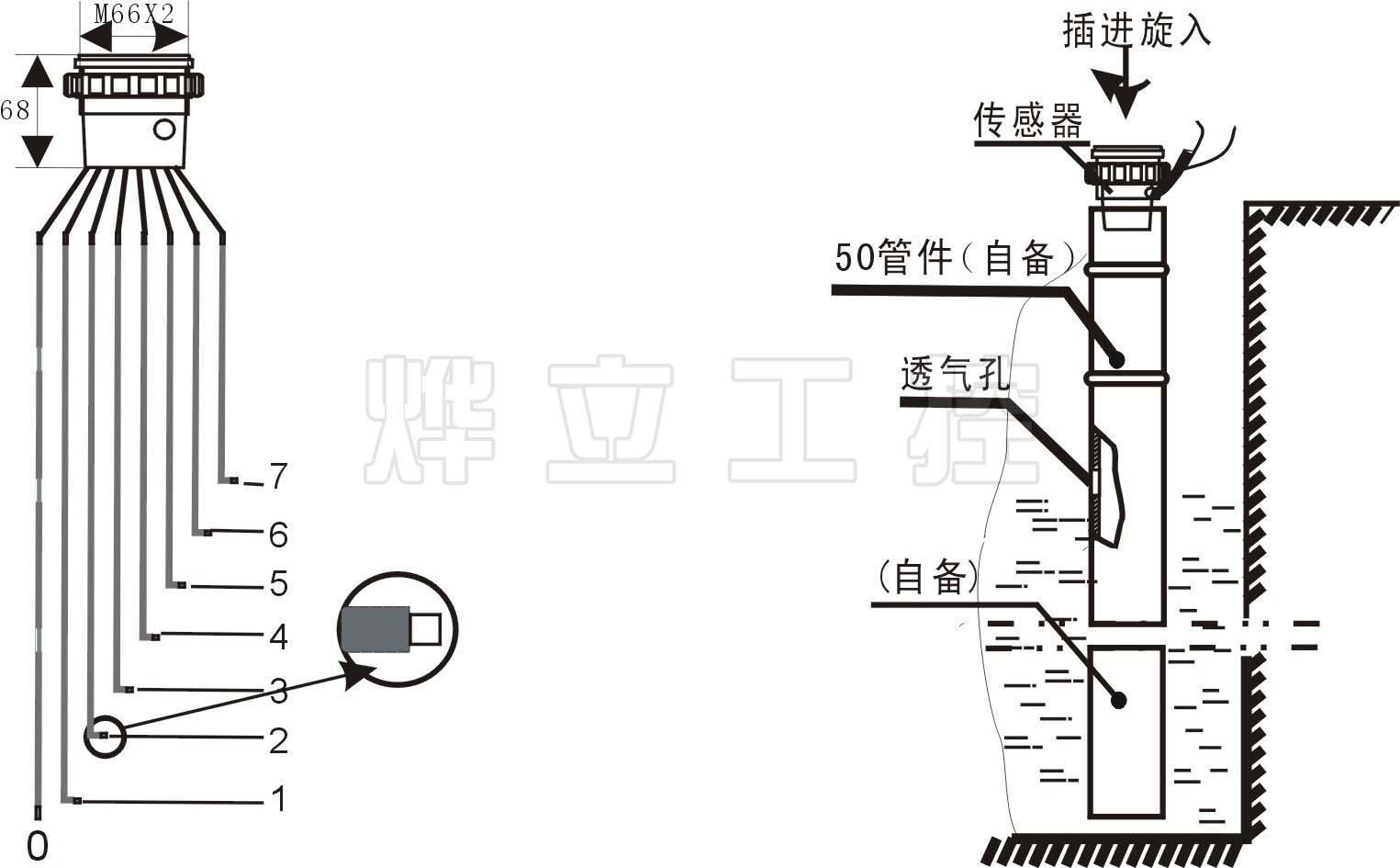

防雷自控報警液位變送器安裝圖

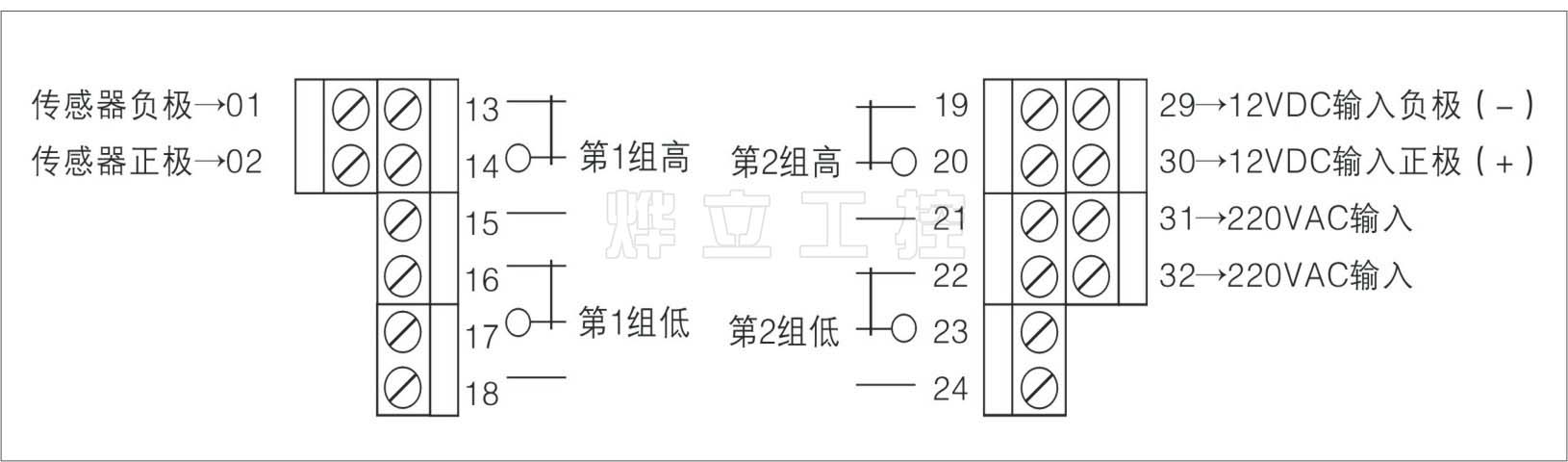

四、接線圖如下：本儀表可以12VDC供電，也可以采用220VAC供電

8000-1接線端子分布圖

五、使用說明：
1、當需檢驗儀器是否完好，按住試驗按鈕，7個LED應全亮，并伴隨上限聲光報警，放開試驗按鈕，發光管全滅（在斷開傳感器狀態下），伴隨下限聲光報警，說明儀器完好正常。
2、當儀器處于報警狀態時，按一下消音按鈕，即可消除報警聲（不消光）。
3、用戶如需代裝配傳感器請按圖一標明H1~H7的長度值。
4、如液位在第6點時，發光管才亮到第5或已亮到第7點時，請稍調整自控報警液位變送控制器面板上“微調”即可使第6點正好發光，后再向前旋一點即可。
5、如本儀用在集水井雙泵聯動控制，我公司還可代用戶增加一路或二路控制輸出。同時承接各種液位控制測量以軟件開發系統！
