名稱：YEHB-ZNKG全功能數顯壓力(液位)變送器
市場一部：0571-28812826
市場二部：0571-28115181
市場三部：0571-28992602
瀏覽次數： 次
天貓購買
阿里巴巴采購
0571-86695413
詳細說明：
衷心感謝您選購本公司數顯壓力變送器，燁立是專業生產智能壓力變送器廠家，而且壓力變送器價格優惠，壓力變送器價位請聯系客服報價，量大從優！ YEHB—ZNKG型智能壓力液位控制器是采用高性能壓力傳感器和進口高速微處理器，集測量顯示、遠程變送、通訊和控制于一體的壓力液位控制系統。具有四路報警輸出，光電隔離4-20ma輸出以及RS485和RS232C通訊接口。該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。
一、主要技術參數
①被測量液體：主要測量氣體，液體，鹽酸、硫酸、硝酸、氫氟酸、氫氧化鈉、雙氧水等有強腐蝕性的液體，或者化工、電鍍廢水。
②工作溫度：常溫型：-20~80℃； 高溫型：-30~750℃（訂貨前請說明）
③供電電源：24VDC；
④輸出信號：可選配定制：
標準電流：4～20mA
通訊接口：RS485、RS232；1200～9600bps可選；
MODBUS RTU通訊協議
繼電器輸出：4路，繼電器容量250VAC/5A
⑤精度：0.25% 0.5%
⑥零點漂移：在環境溫度偏離參比工作條件溫度時，變送器零點漂移應不大于0.05%FS/℃。
⑦熱靈敏度漂移：在環境溫度偏離工作條件溫度時，數顯壓力變送器滿量程漂移不大于0.05%FS/℃
⑧工作環境：液位測量必須是通大氣壓的環境下，壓力測量則不受限制。
二、外形及安裝
控制器由殼體、控制電路、接線端子、法蘭、防護帽、中空導線等組成。

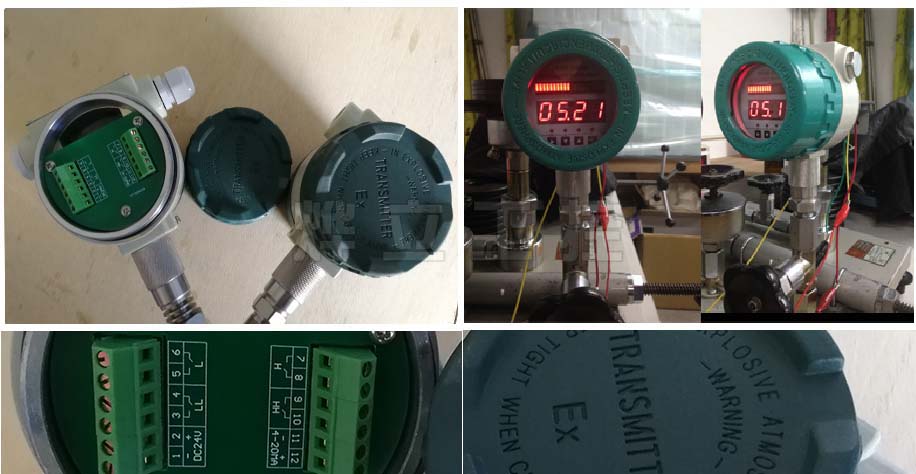

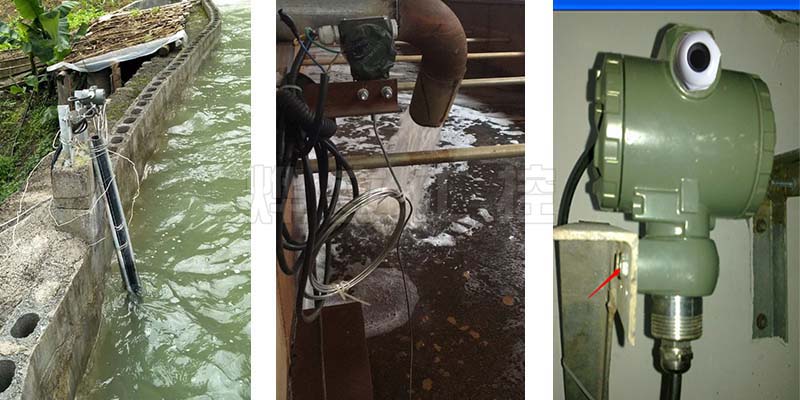

現場安裝實物參考
三、安裝方法
1、 選擇易于操作、維護的地方進行安裝；螺紋或法蘭
2、 安裝的部位不能有震動或者顫抖，如有訂貨前請說明；
3、 安裝的部位不能有熱源；
4、 投入式液位測量安裝時，探頭要沉入容器底部，壓力安裝螺紋需垂直于大地。
5、 如果容器底部有沉淀物且很厚的情況下，訂貨前請說明。
四、接線
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
24V- |
24V+ |
LL |
L |
H |
HH |
4-20mA+ |
4-20mA- |
選配4-20ma輸出時：SIG+: 對應（4-20ma）+ SIG—: 對應（4-20ma）-
選配RS485輸出時：SIG+: 對應A(D+) SIG—: 對應B(D-) G: 信號地
選配RS232C輸出時：SIG+: 對應TXD SIG-: 對應RXD G: 信號地
繼電器接口：HH—上上限報警 H—上限報警 L—下限報警 LL—下下限報警

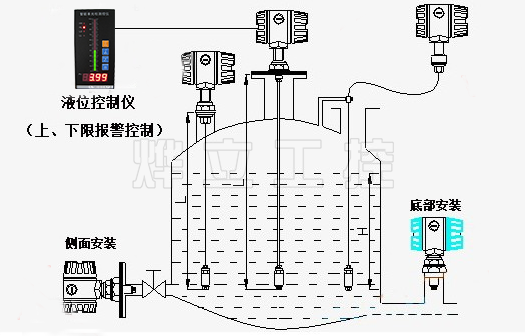

安裝示意圖參考
五、安全使用注意事項
1、 搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。
2、 變送器進壓口內有進口隔離膜硅片，切勿人為用異物觸碰。
3、 電氣連接請嚴格遵照接線方法，數顯壓力變送器接線錯誤會造成電路的損壞。
4、 壓力變送器安裝，請勿利用導線吊裝產品之外的重物。
5、 溫馨提示：在強腐蝕性環境下，腐蝕性蒸汽會通過防水接頭等部位進入變送器內，腐蝕電路板。在這樣的情況下，需要在變送器部位包上透明塑料袋，來防止腐蝕性蒸汽進入變送器，同時防水接頭和變送器蓋子都要密封好。安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，否則視人為損壞處理！
