雷達液位計怎么接線和調試？

來源：燁立工控作者：小楊點擊數：次時間：2026-04-22

Q：燁立YLSP60雷達液位計怎么接線？
（1）供電電壓
1、(4-20)mA / HART（兩線制）：電源供電和輸出電流信號共用一根兩芯線纜。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。標準型儀表電流輸出可采用接地形式輸出。防爆型儀表電流輸出必須浮空輸出。儀表及接地端子應保證良好接地，通常接地可連接到罐的接地點上，若是塑料罐則應接到鄰近的大地上。

（2）連接電纜的安裝
1、一般介紹：供電電纜了使用兩芯電纜，電纜外徑應為（5 ～9）mm，以確保電纜入口的密封。如果存在電磁干擾，建議使用屏蔽電纜。
2、(4-20)mA / HART（兩線制）：供電電纜可使用普通兩芯電纜。
3、電纜的屏蔽和接線：屏蔽電纜兩端均應接地。在傳感器內部，屏蔽必須直接連接內部接地端子，外殼上的外部接地端子必須接大地。如果有接地電流，屏蔽電纜遠離儀表一側的屏蔽端必須通過一個陶瓷電容（比如lnF / 1500V）接地，以起到隔直和旁路高頻干擾信號的作用。

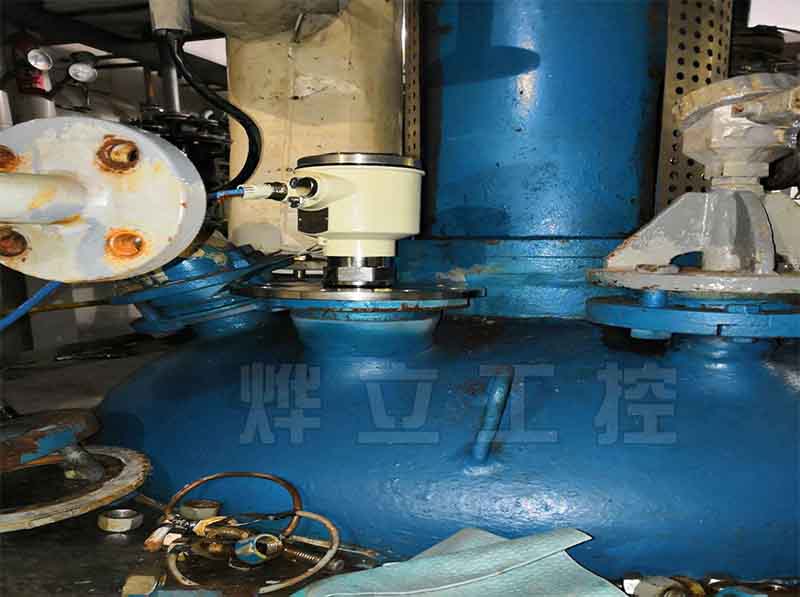

防腐雷達液位計現場安裝實物圖

（3）接線方式
1、兩線制：24VDC供電，4-20mA輸出

（4）防爆連接
1、本產品的防爆形式為本質安全型和本安+隔爆復合型。防爆標志：ExiaⅡCT6/Exd iaⅡC T6。脈沖型雷達物位計采用鋁外殼，電子部件采用膠封結構，從而確保電路發生故障時產生的火花不會泄放出來。產品適用于ExiaⅡC T6/Exd]iaⅡC T6防爆等級以下可燃性氣體介質的物位連續測量。
2、本安型儀表使用時須用安全柵供電，F(xiàn)BS-2安全柵系本產品的關聯設備，防爆形式為本質安全型。防爆標志：[Exia]ⅡC，供電電壓24V DC 5 % ，短路電流為135mA，工作電流（4～20〕mA。
3、所有電纜均要采用屏蔽電纜，從儀表到安全柵的最大長度為500m 。分布電容≤0.1μF/Km，分布電感≤1mH/Km。儀表安裝時必須接大地,不得使用其它未經防爆檢驗的關聯設備。

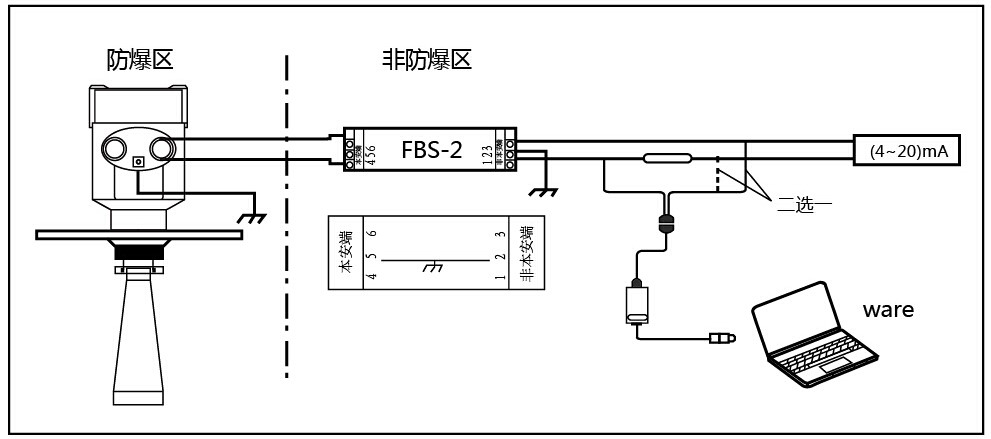

本安型防爆雷達液位計接線

（礦用防爆雷達物位計接線圖）

Q：雷達液位計儀表怎么調試？
1、YLPS60兩種調試方法：
（1）上位機調試軟件HXCware
（2）HART手持編程器
ViewPoint是可以插接的顯示調試工具，通過ViewPoint上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后．ViewPoint一般就只用于顯示，透過玻璃視窗可以非常方便地讀出測量值。

2、上位機調試

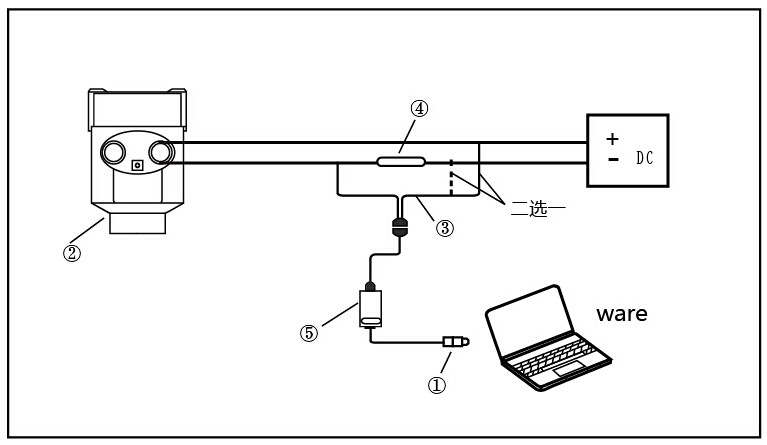

通過HART與上位機相連
1.RS 232接口／或USB接口；2. YLPS60；3.用于COMWAY變換器的HART適配器；4.250歐姆電阻

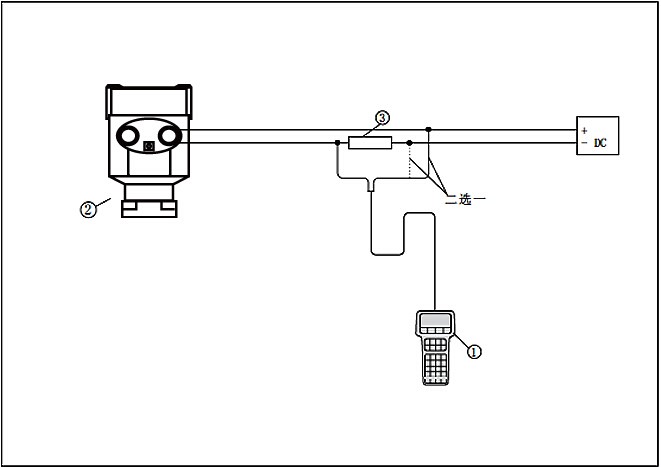

通過HART手持編程器
1. 可用HART手持編程器編程；2 YLPS60；3. 250Ω電阻
