超聲波料位計_超聲波液位控制器_超聲波液位測量?jī)x

來源：燁立工控作者：小楊點擊數：次時間：2026-04-22

超聲波液位控制器由設計于一體的超聲波探頭和電子單元構成，安裝于上部，在電子單元的控制下，探頭向被測物體發射一束超聲波脈沖，聲波被物體表面反射，部分反射回波由探頭接收并轉換信號。電子單元檢測該時間，并根據已知的聲速計算出被測距離。通過減法運算就可得出物位值。由于超聲波在氣體中的傳播速度受氣體溫度所影響，因此物位計工作時需要檢測氣體溫度，對聲速進行補償，以保證測量精度。

杭州燁立科技有限公司生產的超聲波水位、液位控制器，超聲波液位測量?jī)x主要適用于水池、水箱、污水池和油箱等工業生產及日常生活供水系統中。能任意設定上下限水位高度，精確檢測水池中的水位并自動發出相應控制信號，指示電動閥門開關，將水位控制在設定范圍內。

超聲波液位控制器（超聲波料位計/超聲波液位計）工作原理

當水箱的水位降至設定下限水位值時，控制器發出指令，指示泵閥開啟送水，當水位達到設定上限水位值時，控制器發出指令，指示系閥關閉，停止送水。同理，如有需要控制器也可指示泵閥作反向運行。

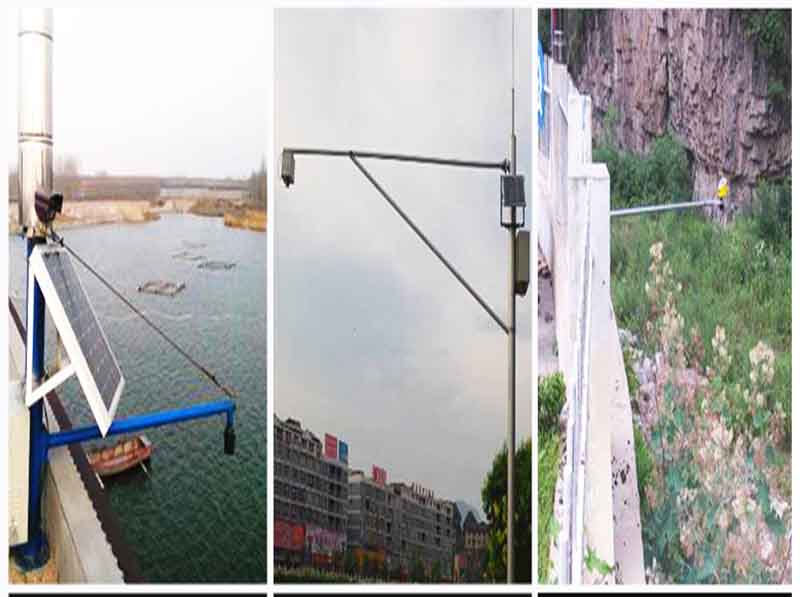

分體式超聲波液位計安裝實例

結構組成及主要優點
1. YEH液位控制器由控制儀表箱,液位變送探頭和執行機構(如水秉、電動閥、電磁閥等)組成。
2.控制儀表采用新- -代模塊電路性能穩定可靠，無故障，
3.可連續測顯示高精度的水(液)位，(0.01米)
4.可任意設定上，下限起停系閥的水位，
5.液位變送器探頭具有體積小、精度高，適用于對316不銹鋼無蝕害的任何介質測量，

安裝及其他
1、YEH液位控制器主機籍宜放于值班室內，便于觀察和操作。
2、液位探頭在冷水箱中可直接投入水箱中，如是高溫水籍，建議將探頭安裝在外接跡通水精底或出水管道上，廠家提供焊接螺紋套管(并指導安裝)
3、液位控制器執行機構，如水泵，電動調節閥、電磁閥，在安裝時應設置旁通管路。以便維修拆裝。并在閥前安裝過濾器，防止污物雜質損壞閥門。

液位控制器與溫控器在浴室中的應用
在浴室設計過程中，宜采用液位控制器和溫度控制器，我廠將WZP型溫控儀表和YEH液位控制儀表集中于一個控制箱，分別控制進蒸汽量和進凈水量，從而實現水溫和水位的遠程自動控制，將水溫和水位控制在設定范圈內，大大地節省了能源和人工勞動強度。

超聲波液位測量?jī)x選型表

參數/儀表型號		YEH-KJ型一體式超聲波液位計	YEH7000X-T型分體式超聲波液位計	YEH-HK型一體式超聲波液位計
儀表圖片
制式		二/三/四線制
安裝方式		一體式/分體式
基本參數	最大測量范圍 (液體、流體）	50m
	最大測量范圍 (高溫、有水汽）	12m
	最大測量范圍 (顆粒〉4mm固體）	8m
	盲區	0.25 ?0.6m
	測量精度	±0.3%FS (標準條件*)
	分辨率	土 1mm
輸入	電源電壓	DC12 ?36V
	電流	>22mA
	紋波要求	小于±20mV
輸出	模擬信號	4?20mA/ 負載500Ω
	數字信號	無	HART	HART
材質	變送器	ABS工程塑料		壓鑄鋁合金
	探頭	防水ABS /耐腐蝕聚四氟乙烯
	法蘭	ABS螺母/聚四氟乙烯螺母/DN32碳鋼法蘭也可定制各種PVC、PP、聚四氟乙烯、碳鋼、不銹鋼法蘭
環境條件	環境溫度	-20°C ?+60°C 室外工作的儀表，	。溫度小于-20 °C，液晶顯示受到限制；如果受陽光直射，需加防紫外線的保護罩。
	防護等級	IP65	IP66	IP67
過程條件	過程溫度	-40°C?+100C，超過60C需要使用高溫探頭
	過程壓力	0.8?3bar 或0.08?0.3Mbar abs / 海拔3000 米以
產品特點		安裝簡單	防護性能好	防護等級高
		操作簡便	抗干擾能力強	外觀高檔
		性價比高	功能全面	抗干擾能力強

*標準條件：溫度20°C±5°C，濕度45%~75%，周圍無風，1bar的空氣中。
